線性滑軌、滾珠螺桿廠的輸送設備｜精密傳動元件產業專題

台灣中部是全球線性滑軌、滾珠螺桿等精密傳動元件的重要產地。麗晨企業這幾年陸續替這個產業的工廠製作輸送設備，從研磨後的長件搬運、檢測後的 OK／NG 分流，到組裝線上的治具板回流都有。

做多了會發現，這個產業對輸送機的要求跟一般工廠很不一樣：重點不是送得多快，而是「送的過程不能讓工件變差」。這篇把我們在這個產業做過的案例，照製程順序整理成一份專題，給正在規劃產線的廠商參考。

精密件輸送的三個敵人：刮傷、碰撞、油

刮傷。滑軌、滑塊、螺桿的接觸面都經過研磨，一道刮痕就可能整支報廢。最常見的元兇不是輸送機本身，而是卡在帶面上的一粒鐵屑或砂——工件壓在上面走一趟，就拖出一條線。

碰撞。精密件單件不輕、價值又高，在轉角、落差、分流的地方互撞，碰出來的凹痕比刮傷更難救。所以輸送機在「交接點」的設計，往往比直線段更重要。

油。研磨液、防鏽油讓工件表面滑溜，皮帶容易打滑、工件容易偏；油滴到地上、滲進機構，也會變成清潔和保養的負擔。

下面每一段的設計，其實都是在處理這三件事。

一、研磨後的長件搬運：用 POM 鏈板，不用皮帶

研磨完的線軌又長又怕刮，是整個產業最典型的輸送難題。皮帶表面軟，容易吃進砂屑，在兩個支撐點之間還會微微下凹，長件放上去會晃。

改用 POM 鏈板：POM 是比鋼件軟、但非常耐磨的工程塑膠，表面緻密不吃屑，工件在上面是「滑過去」而不是「磨過去」。一片片鏈板排成一整條硬台面，長件放上去不下陷、不歪斜。哪一片磨損了就換那一片，不必整條換掉。完整說明請看精密線軌專用 POM 鏈板輸送機。

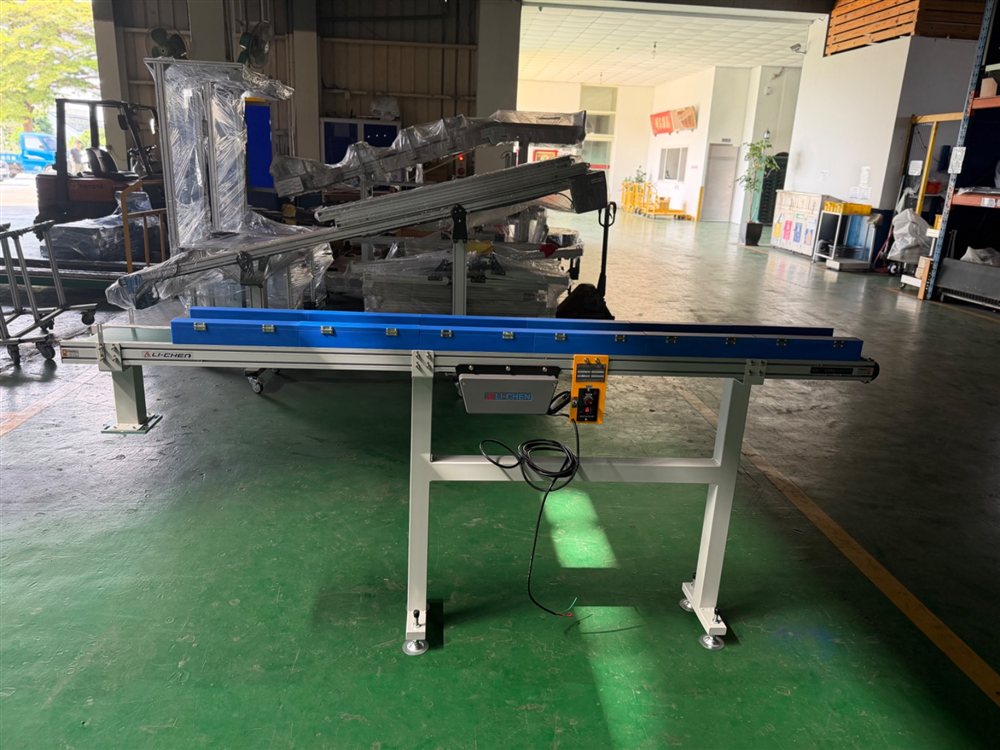

二、機台之間的銜接：中傳式皮帶輸送機

一般皮帶輸送機的馬達裝在頭端，頭端就會比較厚，很難貼近前後的加工機或檢測機，中間留下的縫隙正好是工件碰撞、卡住的地方。

中傳式是把驅動輪移到機身中段下方，皮帶從底下繞過去帶動。兩端只剩下從動輪，可以做得很薄，直接伸到機台出口下面接料，交接處幾乎沒有落差。帶面上再加兩條導條把長形工件夾在中間，工件跑起來不偏、不轉向。

三、檢測之後：OK／NG 自動分流

滑塊這類有重量、底面又是加工面的工件，檢測完要分成良品與不良品兩條路。我們的作法是用動力滾筒台接料：滾筒跟工件是線接觸，不像皮帶整面貼著，砂屑和油比較不會被夾在中間。

上游檢測設備給出判定訊號後，接料的小滾筒台由汽缸整台橫移，把工件送進對應的 OK 或 NG 線道，而不是用推桿去推工件。工件從頭到尾都是「被載著走」，不會被撞、被推。滾筒加包膠、側邊加尼龍防護，連碰到邊的機會都擋掉。完整說明請看滑塊分流式滾筒輸送工作站。

四、組裝線：倍速鏈雙層回流

到了組裝段，工件是放在治具板上，一站一站往下做。這裡最常用的是倍速鏈輸送機。

倍速鏈的鏈條上有大小兩種滾輪，靠滾輪的直徑差，讓上面的治具板跑得比鏈條本身還快（這就是「倍速」的由來）。更重要的是：治具板可以在任何一站停下來，鏈條照樣在底下跑。人或機器在這站慢慢組，後面的治具板就自動排隊等，不會互撞，也不需要整條線停機。

我們做過的組裝線是上下雙層：上層送治具板做組裝，做完的空治具板從下層送回起點，兩端各配一台升降輸送機負責換層。治具板在線上自己循環，不用人工搬回去，也不佔額外的地坪。

五、視覺檢測與模具存放

視覺檢測：精密小件要用 CCD 看外觀時，輸送帶本身會擋光。改用全透明 PU 帶，檢測區的底板挖空、從下方打光，相機才看得清楚。參考視覺檢測專用輸送系統。

模具存放：這個產業的成型、鍛造模具動輒以噸計，堆疊存放每次取下層都要先吊開上層。抽屜式模具架讓整片面板連同模具一起拉出架外，天車直接從上方吊。參考3000 公斤抽屜式模具架。

選型速查

機長、輸送面寬與機身高度皆依工件與現場條件量身設計，本頁不列個案尺寸。

為什麼找輸送機廠，而不是只買標準品

精密件產線上的輸送機，難的從來不是直線那一段，而是跟前後機台交接的那幾公分：高度差多少、縫隙留多大、工件從哪個方向進來、檢測機的訊號怎麼接。這些每家工廠都不一樣，標準品很難剛好對上。麗晨從機身、載面到電控都在自己廠內設計製造，可以照您現場的機台把交接點一起做進去。
