鋁擠型平面式輸送機

助力 PCB 自動化生產,提高效率

產品介紹

鋁擠型平面式輸送機主要應用於 PCB 板製造流程,適用於 自動化生產線的連接與整合

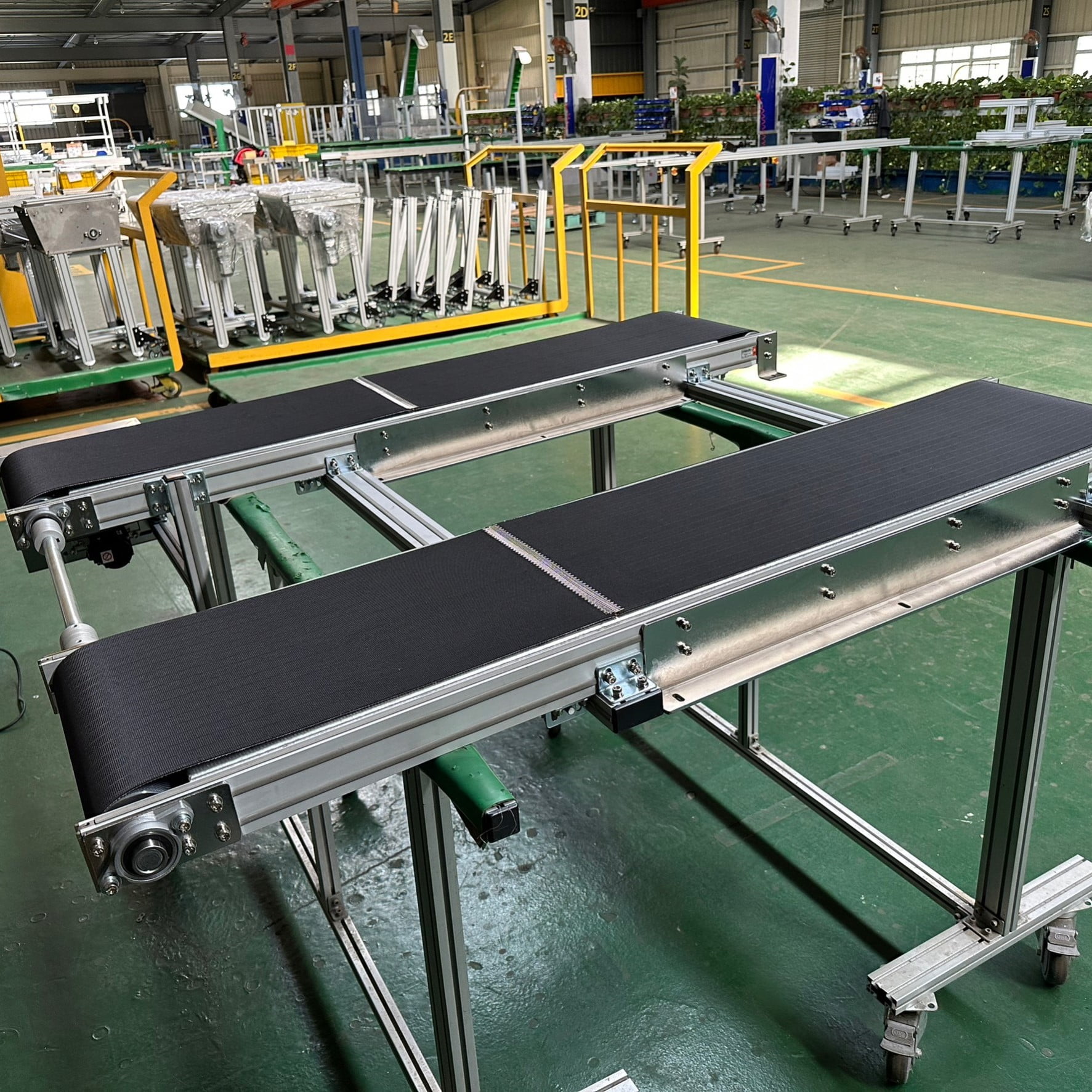

本次案例的客戶原本在 舊有機台前方使用工作桌,為了提升自動化程度,特別新增了一台 檢測機台,並需要 輸送機作為銜接設備,最終由 麗晨 規劃此解決方案。

產品特色

  • 結合汽缸及 SENSOR 技術,確保 PCB 板精準對齊與輸送。
  • 智能感應設計,可自動偵測前後段機台訊號,確保產線流暢運作。
  • 異常提醒功能:
    • 當後方設備未釋放訊號(OFF)且前方有 PCB 堆積時,感應器偵測超過設定時間。
    • 蜂鳴器自動響起,提醒操作人員及時處理。
產品特色
設計優勢

設計優勢

  • 靈活適配自動化產線,可銜接前後機台,有效提高生產效率。
  • 秒數可調整,感應器延遲時間可根據不同產線需求設定,確保流程順暢。
  • 高精準輸送機制,透過汽缸對齊 + SENSOR 控制,確保每片 PCB 位置準確,不影響後續加工。

本系統協助客戶 實現高效、自動化的 PCB 生產流程,減少人工介入,提高生產穩定性與效率。

  • 麗晨輸送機械自動化設備輕巧、麗晨輸送機械自動化設備美觀、麗晨輸送機械自動化設備安全。
  • 麗晨輸送機械自動化設備三點調帶、麗晨輸送機械自動化設備馬達更換方便(省時省力)。
  • 麗晨輸送機械自動化設備帶面加兩側蓋板(異物不入帶)、麗晨輸送機械自動化設備調速器為 螢幕顯示(精準掌握速度)。
  • 麗晨輸送機械自動化設備使用鍍鎳螺絲(防鏽性佳)、麗晨輸送機械自動化設備規格模組化生產(交貨迅速、型式統一)。
  • 麗晨輸送機械自動化設備適用於小物件的搬運。
  • 麗晨輸送機械自動化設備腳架可做斜角度傾斜。
  • 麗晨輸送機械自動化設備機身前端可調角度0 ~ 45度。
  • 麗晨輸送機械自動化設備規格尺寸皆可客製化,表格所載為常用規格。
  • 麗晨輸送機械自動化設備將視客戶訂製機台寬度及長度並且馬達做適當配製。

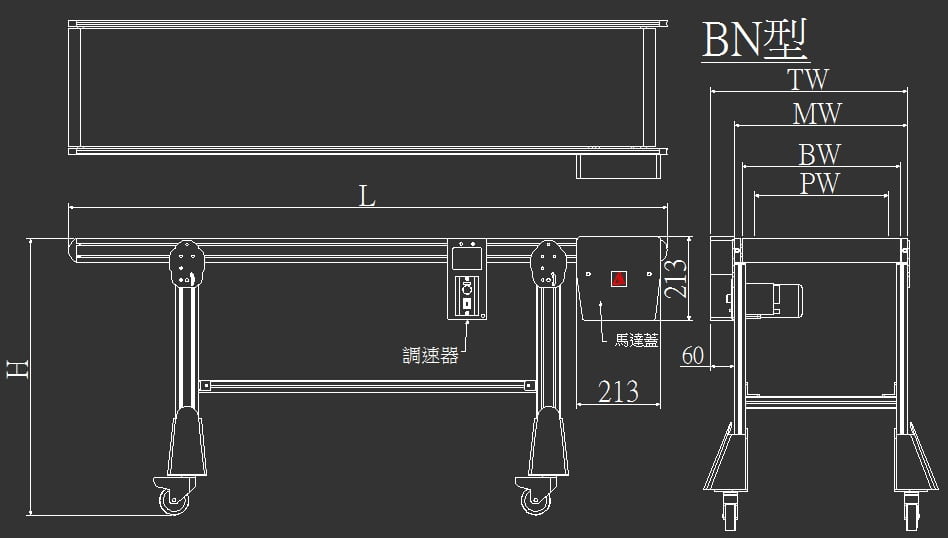

○Layout

麗晨BN型輸送機

○產品規格

麗晨BN型輸送機產品規格 單位:mm
  帶 寬  B W 100 200 300 400 500 600
  機 寬  M W 140 240 340 440 540 640
  實 寬  P W 70 170 270 370 470 570
  總 寬  T W 200 300 400 500 600 700
  機 長  L 500 1000 1500 2000 2500 3000
3500 4000 4500 5000 5500 6000
  機 高  H    250       ~       1500
  機 身 材 規   15*60mmA60615-T6高鋼性鋁材,表面陽極酸化,被模厚度15UM硬度95HB
  皮 帶 特 性   材質  :  PVC , PU 厚度 1.3 ~ 5mm
  顏色  :  綠色 、灰色  、 黑色 、 白色
  帶面形式  : 平面 、 十字紋 、 魚紋 、 花紋
  工作溫度:PVC(-10°C~ +80°C) ; PU(-10°C~ +120°C)(防靜電 , 耐磨 ,耐油)
  搬送能力 Kg   15Kg   24kg   36kg   48kg
  馬達瓦數 W   25W   40W   60W   90W
  馬達傳動方式   側背式   下背式
  速度   定速標準規格6M/分   調速標準規格3.6M/分
  1. 2 . 4 . 6 . 8 . M/分   0~ 2 . 1~4 . 3~6 . 5~17 M/分
  電源   AC 110V   AC 220V(單相)
  控制方式   間歇傳動 (定速)   調速傳動   間歇調速傳動二合一   無歇定速傳動
  電源線   長度:3M
  輪徑   主動軸52   從動軸 52
  腳架模式   鋁擠 型( 30*60) 固定腳:   附伸縮盤 1/2 "   3"煞車輪
  飾條   顏色 : 灰色 .藍色
  附加件   鋁側檔板 H:60   蓋帶板   大C檔板

BN 鋁擠型皮帶平面式輸送機整合應用:
