電線電纜產線寬幅輸送機 ─ 附滾輪上料台，重電纜不刮外被

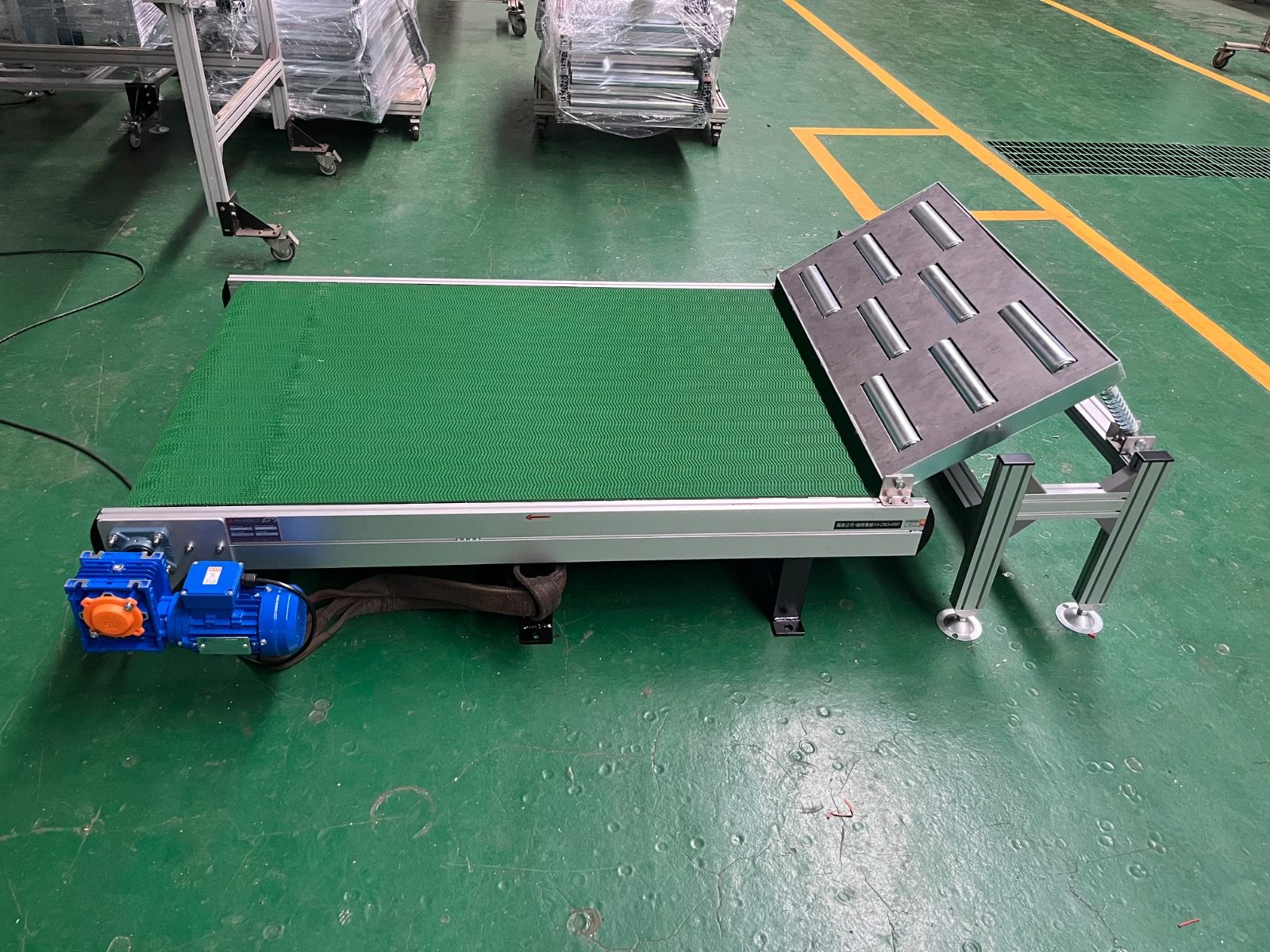

麗晨企業日前完成一台電線電纜產線用的寬幅皮帶輸送機並出貨。帶寬 880mm、機長 1.5M，機身採鋁擠型組立。真正花心思的不是輸送本身，而是上料端——電纜又重又是捲狀，人力搬上輸送帶這件事如果沒處理好，帶面會提早壞、作業員也會受傷。

電纜為什麼不好輸送

電纜有三個特性，剛好都跟一般輸送機的假設相反。第一是重——同樣體積下，銅導體的重量遠高於一般產品，一捲成品電纜動輒數十公斤起跳。第二是圓的，捲狀電纜放在平面上會滾，輸送過程中一旦滑移，位置就跑掉了。第三是外被容易受損，PVC 或 XLPE 外被刮傷就是品質問題，不像紙箱擦到還能出貨。

所以電纜輸送要同時解決三件事：承重、防滾、不傷外被。本案的作法是用寬幅 PVC 帶面提供足夠的支撐面積與摩擦力止滑，再把「人力介入」那一段完全移出帶面。

本案型式

三個設計重點

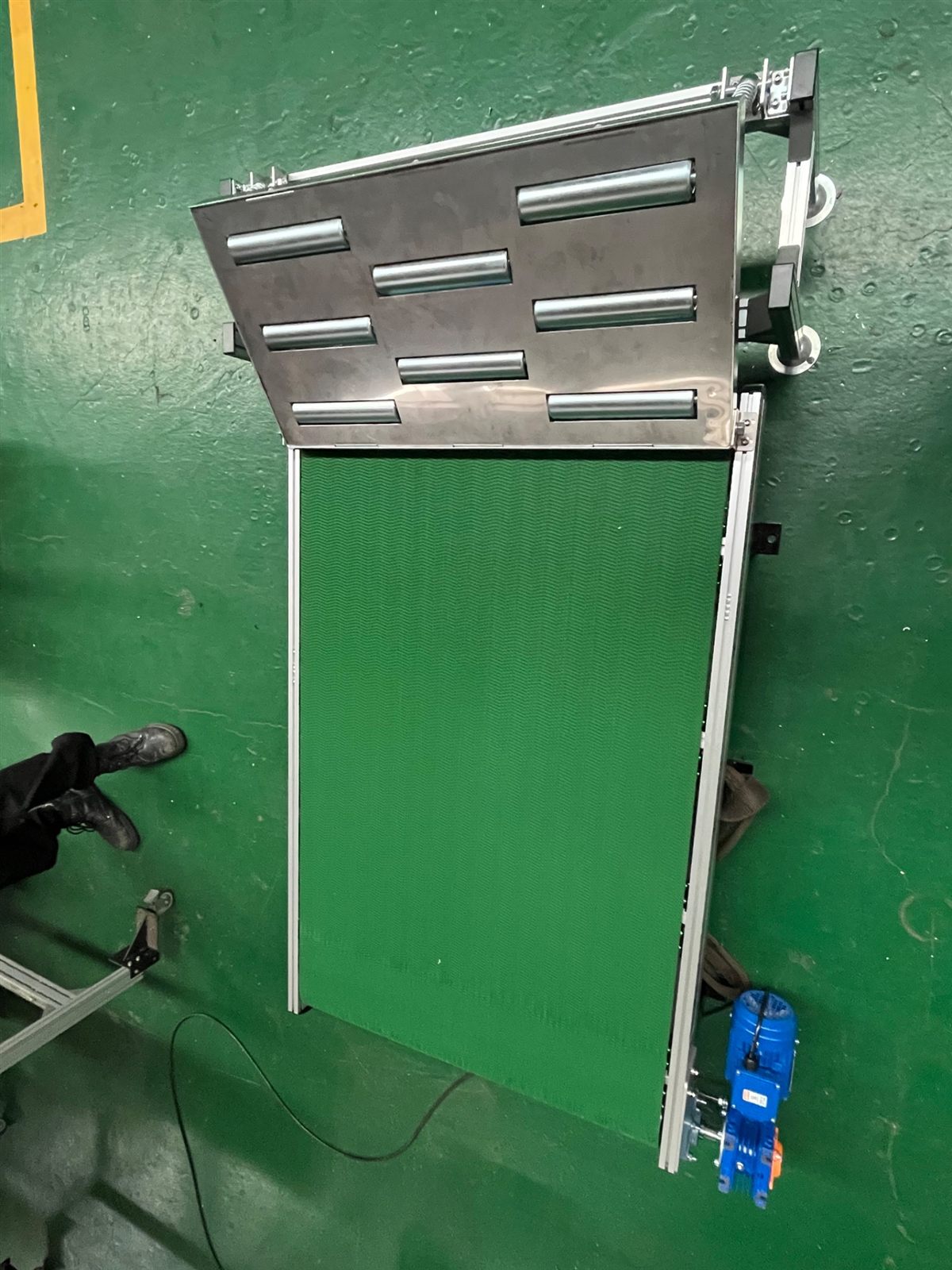

1. 滾輪上料台，重電纜用推的就上得去、又不刮外被。上料端做成一片不鏽鋼台面，台面上嵌入數排自由滾輪，滾輪頂點與台面齊平。電纜先落在這片台面上，作業員用推的就能帶到定位，再平順送上皮帶。整個拖曳動作都發生在滾輪上——不磨帶面，也不刮電纜外被。這比直接在皮帶上拖拉安全得多，作業員也不必整捲抱起來。

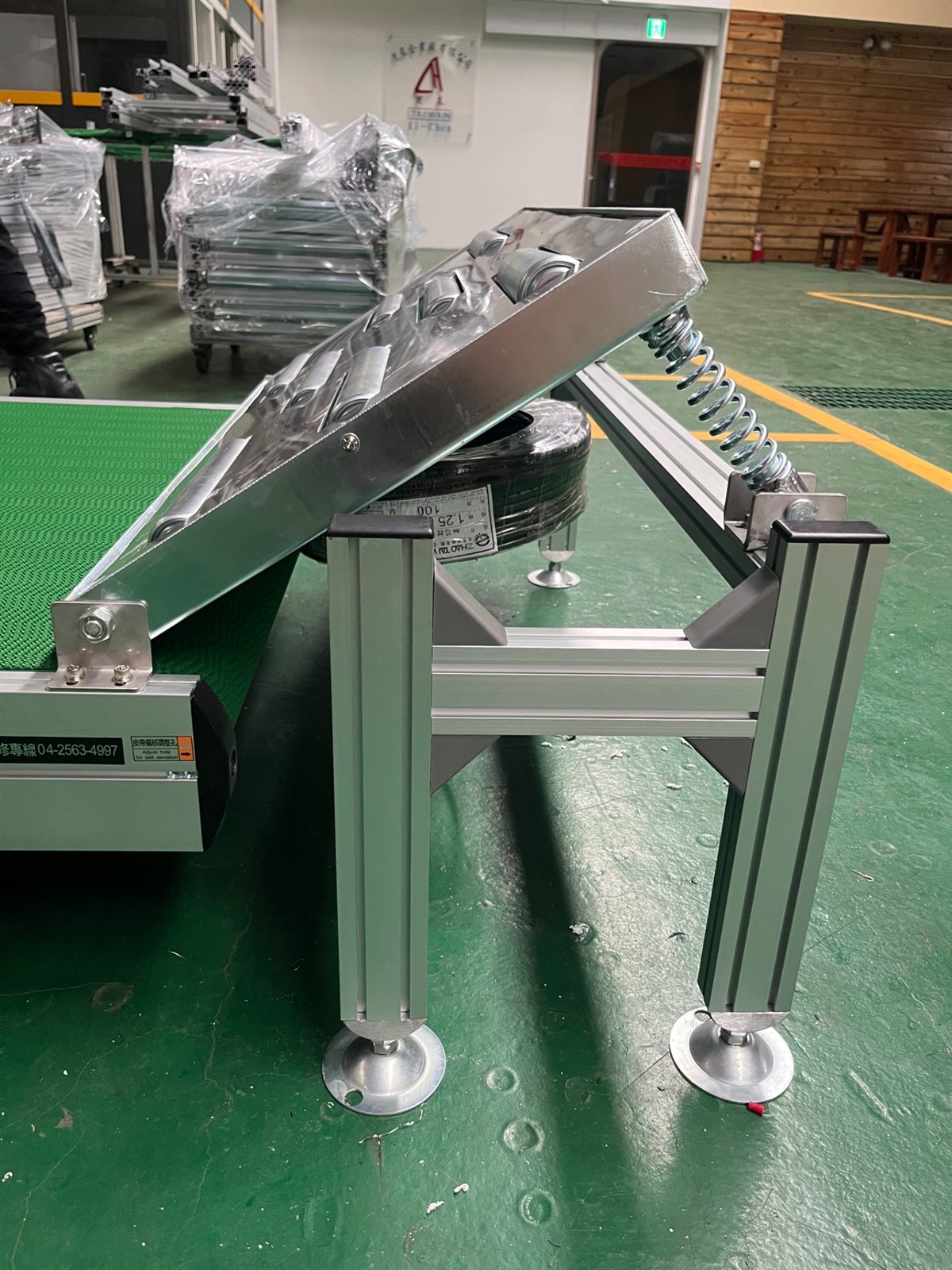

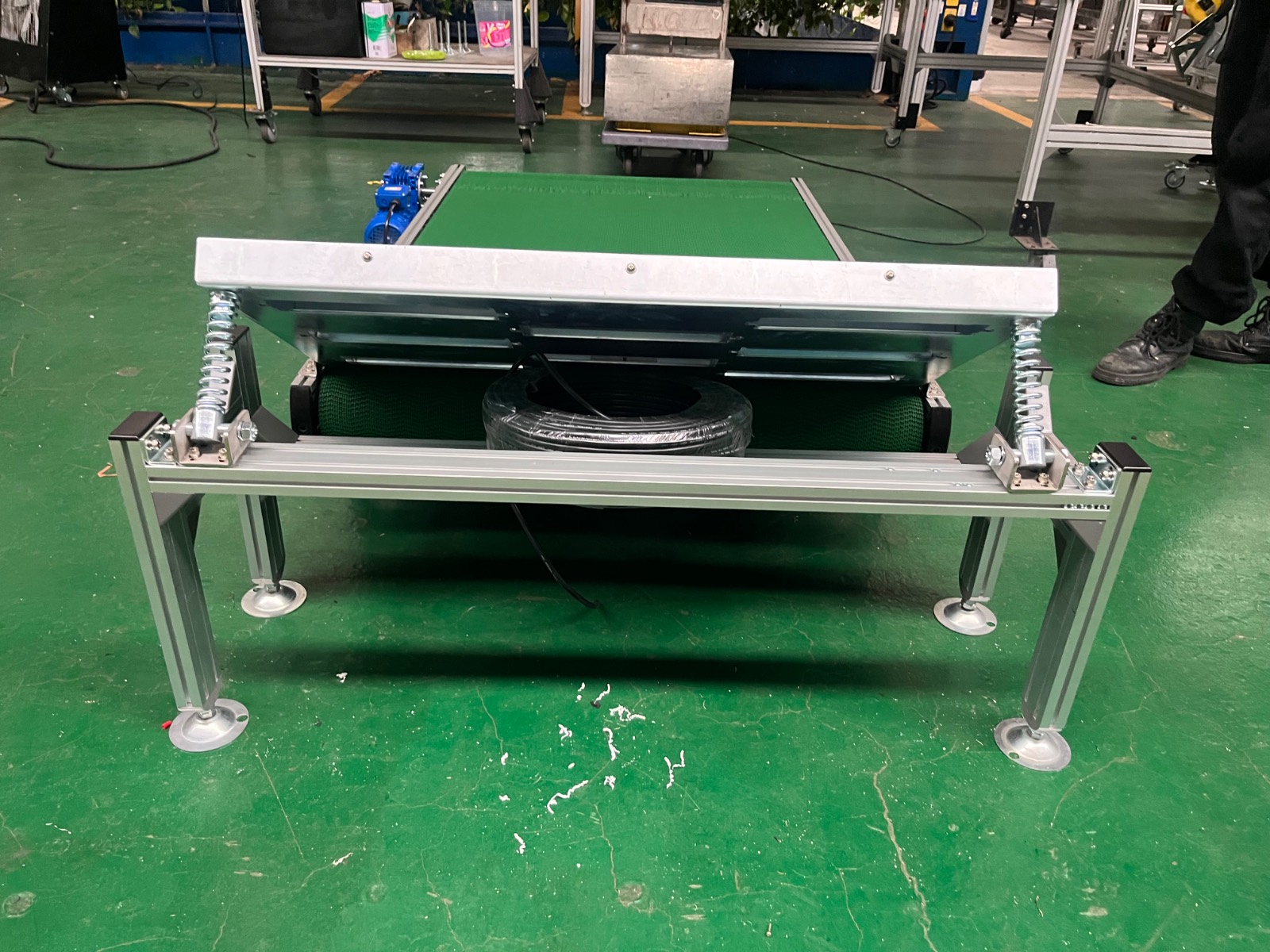

2. 彈簧輔助，單人就能把整片台面掀起來。電纜產線的落屑與粉塵會累積在帶面下方，而寬幅機台的底下空間淺、又被上料台擋住，清潔一直是麻煩事。本案把上料台做成可掀式，兩側各配一支拉伸彈簧承擔台面自重，一個人單手就能掀開並停在開啟位置，不需要兩個人抬、也不必拆螺絲。

3. 鋁擠型機架配可調腳杯，現場對高不必改機。機身與腳架採鋁擠型組立，表面平整無銲道死角、好擦拭；四支腳採可調腳杯，與上下游的收線機、包裝台銜接時直接旋轉調整高度與水平，不必回廠改結構。

從素材到出貨

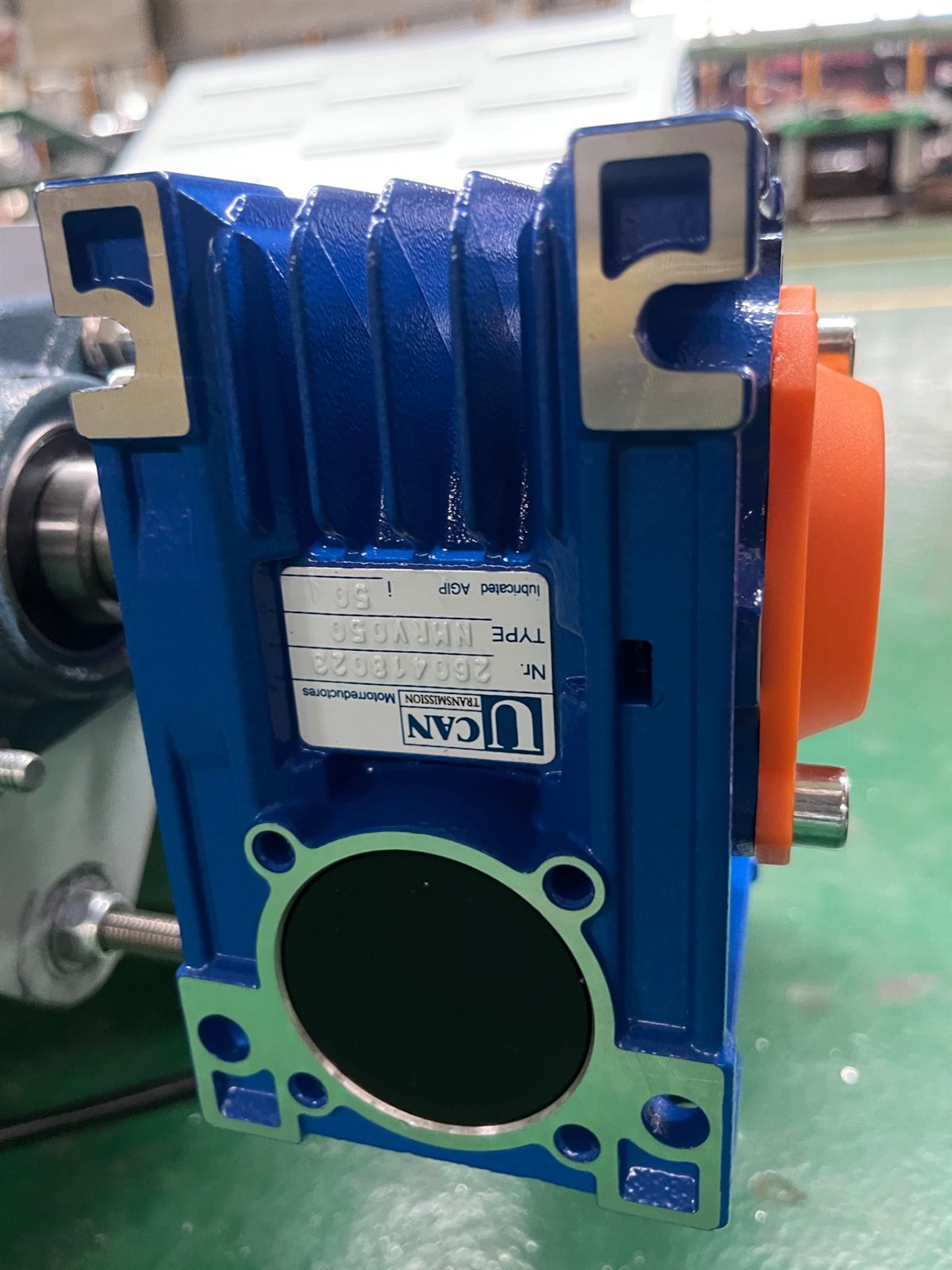

本案結構件由麗晨自廠下料、加工與組立，動力端採減速機直結傳動並以扭力臂固定，省去鏈條與皮帶輪、也少了一組保養點。出貨前完成整機試車，確認滿載下帶面追蹤穩定、上料台掀起與復位動作順暢、腳杯水平校正到位。

輸送機可以只改一段嗎？

可以，而且常常是最划算的做法。本案客戶要的不是一台特別的輸送機，而是一個好上料、又不傷電纜的上料端——輸送本體其實很標準。麗晨的作法是先問清楚人在哪一段介入、手上拿的東西多重、外被怕不怕刮、多久要清一次，再決定哪一段要特別設計。帶寬、機長、台面型式、掀起方式都可以依現場條件重新配置。
